FILM HEATER
フィルムヒーター FSHH型
型式FSHH型
フィルム状で、様々な形状に製作できるヒーターです。ポリイミドフィルムを使ったシート状ヒーターで、クリーンルームや真空条件下でも使えます。
お見積りのご依頼（外部サイト）TEL 044-712-7007（平日 9:00〜17:00）
特長
- 極めて高い耐熱性、優れた機械的性質、化学薬品に対する耐薬品性をもつポリイミドフィルムを使ったシート状ヒーターです。
- 発塵がなく、クリーンルームでの使用にも適しています。
- 大変薄いヒーターです（厚さは仕様表を参照）。
- 真空条件下で使用できます。
- 特殊な加工により、常用300℃・最大350℃に対応するタイプも製作できます。
- ご要望に合わせて自由な形状で製作できます。

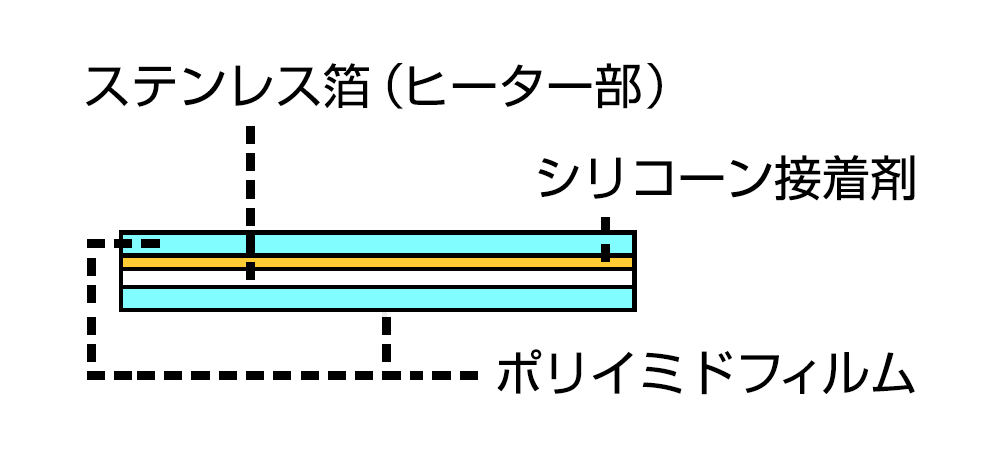

構造
仕様
| 使用電圧 | 100V / 200V（特注で24Vから製作可能） |
|---|---|
| 形状・寸法 | 自由（最大480×480mm） |
| ワット密度 | 0.1〜3W/cm2 |
| 取り付け方法 | ネジ止め・接着 |
| リード線取り付け方法 | ネジ止め ほか |
| 最高耐熱温度 | 200℃ |
| 厚さ | 0.16mm前後 |
| 絶縁タイプ | 両面 |
規格品の型式
| 型式 | 幅(mm) | 長さ(mm) | 電圧(V) | 電気容量(W) |
|---|---|---|---|---|
| FSHH-P2-50-1.1A | 50mm | 50mm | 100V | 50W |
| FSHH-P2-75-1.1A | 75mm | 50mm | 100V | 75W |
| FSHH-P2-100-1.1A | 100mm | 100mm | 100V | 200W |
リード線：シリコン被覆・長さ200mm 切りっぱなし。
