小型壁掛け用温度コントローラー TCW-15F
型式TCW-15F
TCX-15Fの高精度な制御をそのままに、必要十分な機能を小型の筐体に収めた、場所をとらない壁掛け用の温度コントローラーです。
お見積りのご依頼（外部サイト）TEL 044-712-7007（平日 9:00〜17:00）
特長
- 電圧フリー：AC100〜240Vのフリー電源です。100Vでも200Vでも使え、この範囲であれば海外でも使用できます。
- センサーフリー：Kタイプ熱電対と測温抵抗体（Pt100Ω）の両方の端子台を備え、どちらのセンサーでも使えます。
- 出力調整ダイヤル：低温で制御するときの過大なオーバーシュートを抑えるため、出力調整ダイヤルを備えています。通常は最大（右いっぱい）の位置でお使いください。
設置のしかた

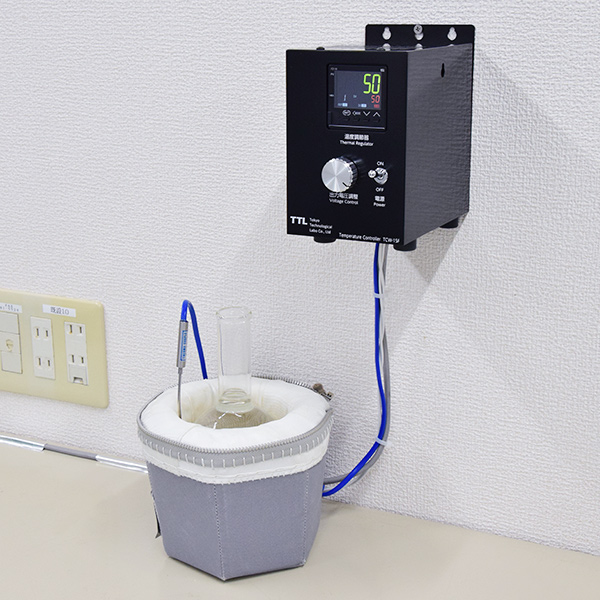

- 正面部3か所と左右側面に各1か所、壁掛け用の穴があります。壁掛け用のネジ径はM4、正面部両端の穴のPCDは60mmです。

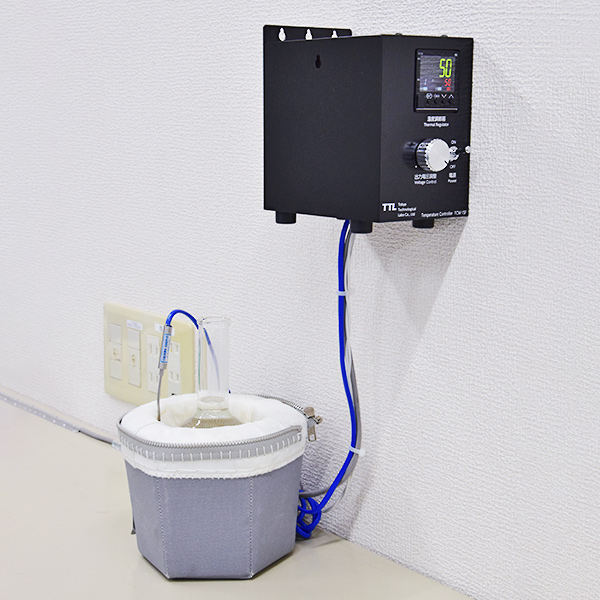

- 本体の側面（左右）でも壁に掛けられます。

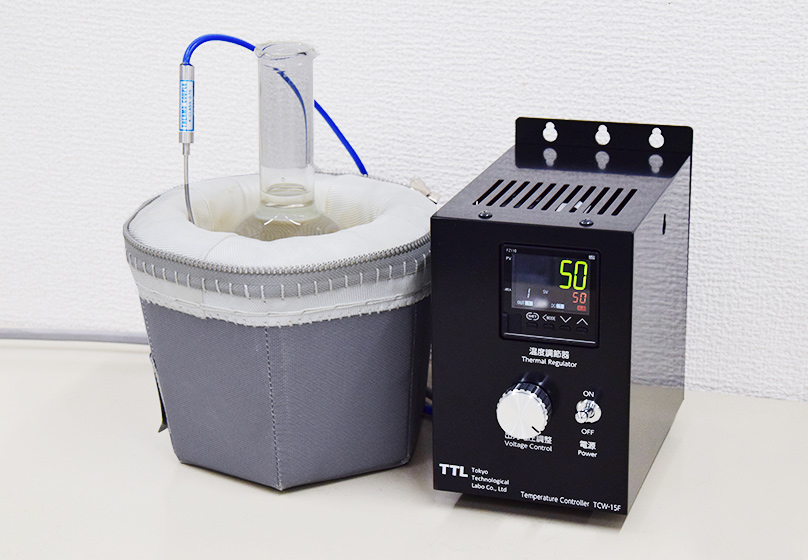

- 据え置きでも使えます。

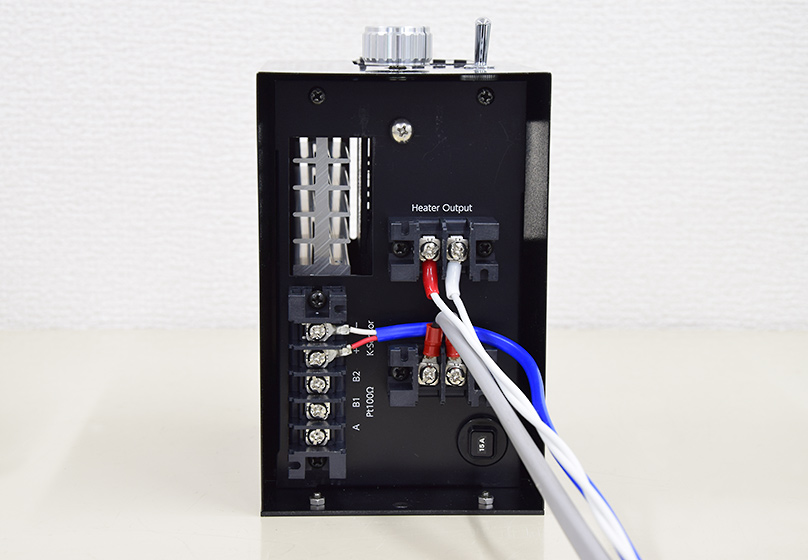

- 配線は本体の下部から行います。

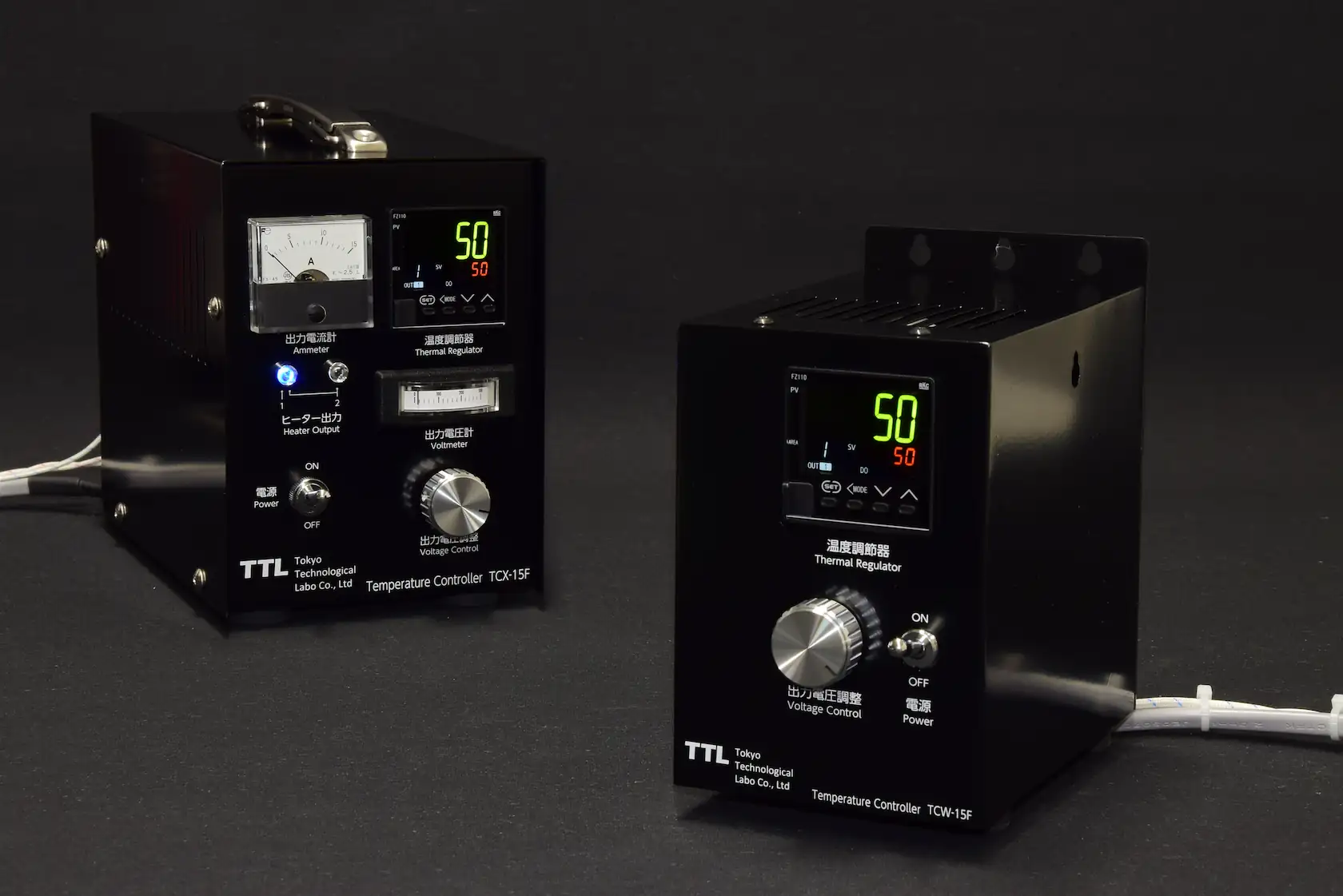

TCX-15Fとの比較
仕様
| 品名 | 小型壁掛け用温度コントローラー |
|---|---|
| 型式 | TCW-15F |
| 電圧 | 100～240V（フリー電源） |
| 定格電流 | 15A |
| センサー入力 | K熱電対または測温抵抗体（Pt100Ω） |
| 温度設定範囲 | 0℃～1200℃ |
| 設定/表示精度 | K熱電対：±設定値の0.5℃+1digit 測温抵抗体(Pt100Ω)：±設定値の0.1%+1digit |
| 制御方式 | PID制御（オートチューニング付）またはON/OFF制御 |
| 遮断 | サーキットプロテクタ装備 |
| 寸法 | W100×D155×H155(mm) |
| 重量 | 約1.32kg |
オプション
温度コントローラー用 一次側ケーブル
- TCX-C100：100V用（電源側の先端は平型プラグ）
- TCX-C200：200V用（電源側の先端は丸端子）
温度コントローラー側は、どちらも丸端子です。素線太さ2sq×2芯、丸端子M3.5-4、ケーブル長1.5m。
ケーブル切替器 TCX-SW3
A・B・C 3か所の端子台のうち、A-B間を導通させるか、A-C間を導通させるかを切り替えます（本体にA・B・Cの表示はありません）。端子台は各M3.5の2極、定格15Aです。
ご注意
ご注意
センサーは付属していません。当社でも取り扱っておりますので、お問い合わせください（センサー各種）。
