多機能温度コントローラー TCX-15F
型式TCX-15F
従来機種の優れた機能を集めた温度コントローラーです。電源電圧とセンサーの種類を選ばず、100V用・200V用のヒーターを切り替えて使えます。
お見積りのご依頼（外部サイト）TEL 044-712-7007（平日 9:00〜17:00）
特長
- 電圧フリー：AC100〜240Vのフリー電源です。100Vでも200Vでも使え、この範囲であれば海外でも使用できます。

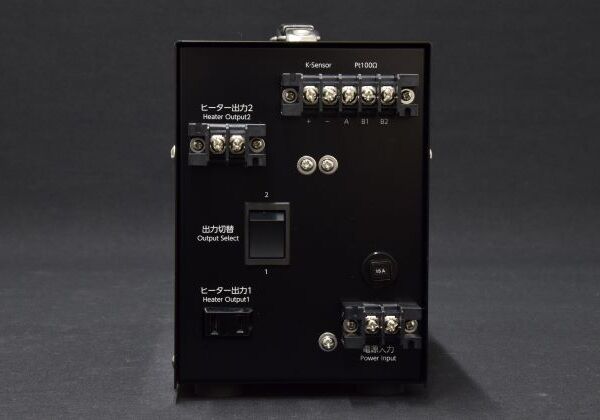

- センサーフリー：Kタイプ熱電対と測温抵抗体（Pt100Ω）の両方の端子台を備え、どちらのセンサーでも使えます。

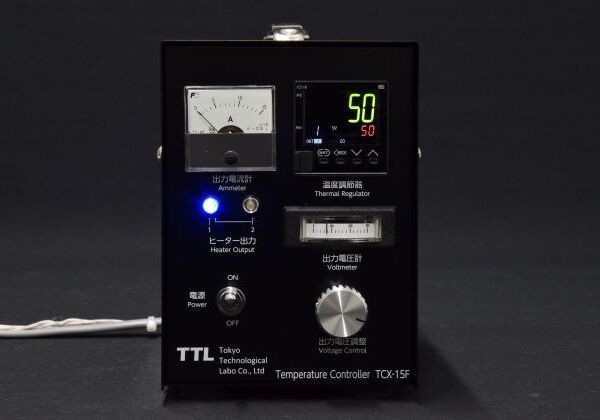

- ヒーター出力端子の切替機構：100V用ソケットと200V用端子台を切り替えられます。現在どちらに出力しているかは正面のランプで確認できます。
- 出力調整ダイヤル：低温で制御するときの過大なオーバーシュートを抑えるため、出力調整ダイヤルを備えています。
- 出力電圧計：出力調整ダイヤルで調整した電圧値をすぐに読み取れます。
- 出力電流計：複数のヒーターをつなぐ場合などに定格電流値を超えないよう、目安となる電流計を備えています。
仕様
| 品名 | 多機能温度コントローラー |
|---|---|
| 型式 | TCX-15F |
| 電圧 | 100〜240V（フリー電源） |
| 定格電流 | 15A |
| センサー入力 | K熱電対 または 測温抵抗体（Pt100Ω） |
| 温度設定範囲 | 0〜1200℃ |
| 設定・表示精度 | K熱電対：±設定値の0.5℃+1digit 測温抵抗体（Pt100Ω）：±設定値の0.1%+1digit |

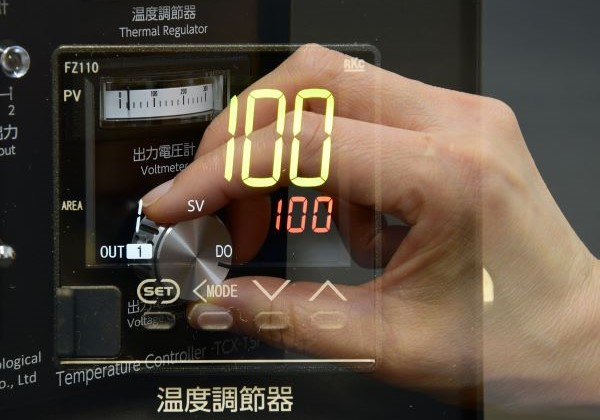

| 制御方式 | PID制御（オートチューニング付）または ON/OFF制御 |
| 遮断 | サーキットプロテクタ装備 |
| 寸法 | W125 × D190 × H175 mm |
| 重量 | 2.28kg |
オプション

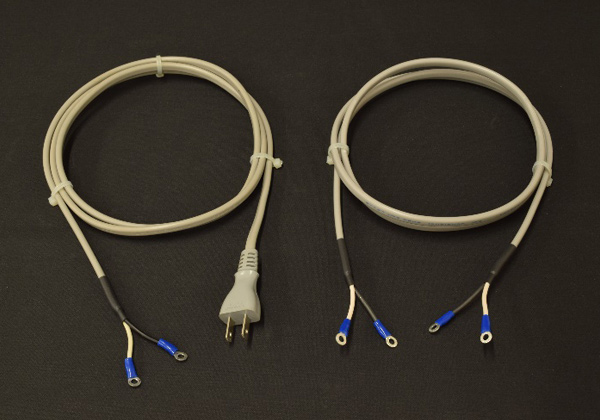

温度コントローラー用 一次側ケーブル
| 型式 | 用途 | 電源側の先端 |
|---|---|---|
| TCX-C100 | 100V用 | 平型プラグ |
| TCX-C200 | 200V用 | 丸端子 |
温度コントローラー側は、どちらも丸端子です。素線太さ2sq×2芯、丸端子M3.5-4、ケーブル長1.5m。

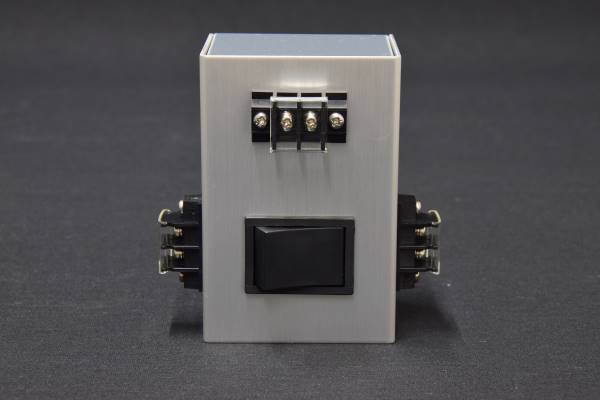

ケーブル切替器 TCX-SW3
A・B・C 3か所の端子台のうち、A-B間を導通させるか、A-C間を導通させるかを切り替えます（本体にA・B・Cの表示はありません）。端子台は各M3.5の2極、定格15Aです。
各部の写真
ご注意
ご注意
センサーは付属していません。当社でも取り扱っておりますので、お問い合わせください（センサー各種）。
